Производство

Рентгеноскопия дает современное решение в обеспечении более эффективных способов контроля качества в условиях производства. Благодаря получению изображений в рентгеновском аппарате практически мгновенно , значительно расширяется способность контроля качества и появляется возможность оперативного выполнения испытаний большого количества деталей и сборочных единиц изделий.

Прямой и незамедлительный просмотр изображений оператором и алгоритмический анализ соответствия параметрам образцов в автоматическом режиме обеспечивает быструю передачу информации в линию управления производством и таким образом осуществляется обратная связь по качеству. Когда изображения наблюдаются в реальном в реальном масштабе времени, имеется возможность постоянной оптимизации ориентации образца и подбора степени излучения для создания оптимальных условий проникновения рентгеновских лучей во внутренюю структуру обьекта , что позволяет изучать детали со сложной геометрией. Эти особенности промышленной рентгеноскопии обеспечивают оптимальный охват всех критических зон и пространственный просмотр дефектов которые могут возникать в процессе производста.

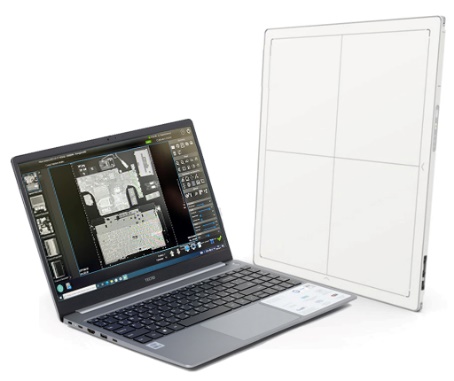

Детектор ионизирующих излучений сцинтилляционный, типS-RayFP-06 Pro

ПРЕИМУЩЕСТВА ППД ПО СРАВНЕНИЮ С РЕНТГЕНОВСКОЙ ПЛЕНКОЙ

Высокая чувствительность: ППД более чувствительны, чем пленка, что позволяет снизить дозу рентгеновского излучения, необходимую для создания изображения.
Высокая производительность. При использовании сенсора время экспозиции значительно сокращается, в результате 1 исследование занимает не более 30 секунд. При этом этап проявки снимка, на который обычно уходит 30-40 минут, полностью исключается.
Сокращение эксплуатационных расходов. Оснащение рентген-аппарата ППД позволяет сэкономить на закупке проявочных машин, сушильной техники, пленки и специальных растворах.
Упрощенное хранение изображений. Детекторы генерируют электронные изображения, размер которых не превышает нескольких десятков мегабайт на рентгенограмму, что упрощает их хранение на компьютере или сервере. Плёночные же рентгенограммы приходится сортировать вручную и выделять для хранения отдельные помещения. Кроме того, плёнка при длительном хранении портится и становится менее информативной.

Детекторная технология - Аморфный кремний;
Сцинтиллятор –CsI (йодид цезия);
Активная область (мм)- 427x427;
Пиксельная матрица (мм) - 3072x3027;
Шаг пикселя (мкм) - 139;
Разрешение (лп/мм) - 3,6;
Преобразование AD (бит) - 16;
Автономность батареи (ч) - 8;
Передача данных - WI-FI: 2,4G и 5G, IEEE802.11a/b/n/ac;
Режим триггера - AED/программное обеспечение;
Время предварительного просмотра изображения (с) - 3,5;
Время полного изображения (с)– 5;
Время цикла(с) – 8;
Размер (мм) - 460x460x15;
Масса (кг) - 4,6;
Статическая равномерная нагрузка - 150 кг;
Пылевлагозащитный класс– IP 67;

РЕНТГЕНОСКОПИЧЕСКАЯ УСТАНОВКА САРМ 1.0

ОПТИМАЛЬНОЕ СООТНОШЕНИЕ ПРОИЗВОДИТЕЛЬНОСТИ , РАЗРЕШЕНИЯ И ЦЕНЫ.
МАЛЫЕ ГАБАРИТЫ И УЖЕ ИМЕЮЩАЯСЯ ВСТРОЕННАЯ ЗАЩИТА ПОЗВОЛЯЕТ
РАЗМЕЩАТЬ ДАННУЮ УСТАНОВКУ НЕПОСРЕДСТВЕННО НА УЧАСТКАХ СБОРКИ
ИЗДЕЛИЙ. ОПЦИЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ ОБРАЗЦОВ В САРМ 1.0 ДАЕТ ВОЗМОЖНОСТЬ ИСПОЛЬЗОВАТЬ УСТАНОВКУ В СЕРИЙНОМ ПРОИЗВОДСТВЕ КОНВЕЕРНОГО ТИПА.
ИЗДЕЛИЯ КОТОРЫМ ТРЕБУЕТСЯ НЕРАЗРУШАЮЩИЙ КОНТРОЛЬ МОГУТ ИМЕТЬ ШИРОКИЙ СПЕКТР ИСПОЛЬЗУЕМЫХ МАТЕРИАЛОВ И ГАБАРИТОВ ВПИСЫВАЮЩИХСЯ В ДИАПАЗОН 400ММ - ШИРИНА , 400ММ - ГЛУБИНА И 300ММ ВЫСОТА. ЭТИ ГАБАРИТЫ МОГУТ БЫТЬ ДРУГИМИ В СЛУЧАЕ НЕОБХОДИМОСТИ КРЕПЛЕНИЯ ИССЛЕДУЕМОГО УЗЛА.
ОГРАНИЧЕНИЕ МАССЫ СОСТАВЛЯЕТ 5КГ ДЛЯ ВСЕЙ ПЛАТФОРМЫ НА КОТОРОЙ РАЗМЕЩАЕТСЯ ИЗДЕЛИЕ.
НЕРАЗРУШАЮЩЕМУ КОНТРОЛЮ В ЭТОМ СЛУЧАЕ МОГУТ БЫТЬ ПОДВЕРГНУТЫ ИЗДЕЛИЯ ИЗ ПЛАСТМАССЫ , МЕДИЦИНСКИЕ ИЗДЕЛИЯ В ТОМ ЧИСЛЕ ИЗ КОМПОЗИТНЫХ МАТЕРИАЛОВ , ПЕЧАТНЫЕ ПЛАТЫ И ИЗДЕЛИЯ ЭЛЕКТРОННОЙ ПРОМЫШЛЕННОСТИ , ИЗДЕЛИЯ ПИЩЕВОЙ ПРОМЫШЛЕННОСТИ В СЛУЧАЕ ОСОБЫХ ТРЕБОВАНИЙ К ЧИСТОТЕ ПРОДУКТА И ОТСУТСТВИЮ В НЕМ ИНОРОДНЫХ ТЕЛ И МИКРО ВКРАПЛЕНИЙ , ИЗДЕЛИЯ ОБОРОННОГО КОМПЛЕКСА И СПЕЦИАЛЬНОГО НАЗНАЧЕНИЯ. ТАК-ЖЕ АНАЛИЗУ МОГУТ БЫТЬ ПОДВЕРГНУТЫ ОБРАЗЦЫ ПРЕДСТАВЛЯЮЩИЕ ИНТЕРЕС В КРИМИНАЛИСТИКЕ И МУЗЕЙНОМ ДЕЛЕ ДЛЯ ПРОВЕДЕНИЯ ЭКСПЕРТИЗ.
ФРОНТАЛЬНАЯ ДВЕРЦА С ПРОЗРАЧНЫМ ЗАЩИЩЕННЫМ СТЕКЛОМ ПОЗВОЛЯЕТ КАК ОСУЩЕСТВЛЯТЬ ЗАГРУЗКУ ИССЛЕДУЕМОГО ИЗДЕЛИЯ ТАК И НАБЛЮДАТЬ РАБОЧИЙ ПРОЦЕСС КОНТРОЛЯ ОБРАЗЦА. ЗАГРУЗКА В ДАННОМ СЛУЧАЕ МОЖЕТ БЫТЬ РУЧНАЯ ИЛИ МАНИПУЛЯТОРОМ. ЕСЛИ ВЫБРАНА ОПЦИЯ АВТОМАТИЧЕСКОЙ ПОДАЧИ ДЛЯ ВСТРАИВАНИЯ В КОНВЕЕРНУЮ ЛИНИЮ НА ПРОИЗВОДСТВЕ , ТО УСТАНОВКА БУДЕТ КОМПЛЕКТОВАТЬСЯ УСТРОЙСТВАМИ ЗАГРУЗКИ-ВЫГРУЗКИ С БОКОВЫХ СТОРОН.
ПРОГРАМНОЕ ОБЕСПЕЧЕНИЕ ПОЗВОЛЯЕТ ПРОИЗВОДИТЬ КАК ПРЯМОЙ ВИЗУАЛЬНЫЙ АНАЛИЗ В ОНЛАЙН РЕЖИМЕ ТАК И СРАВНИТЕЛЬНЫЙ АНАЛИЗ С БАЗОЙ ДАННЫХ ХРЯНЯЩЕЙСЯ НА СЕРВЕРЕ. СТАТИСТИЧЕСКАЯ ОБРАБОТКА ОБРАЗЦОВ ИЗДЕЛИЙ ПРОХОДЯЩИХ КОНТРОЛЬ И АНАЛИЗ С ХРАНЯЩИМИСЯ ОБРАЗАМИ И ЭТАЛОНАМИ ИЗДЕЛИЙ ПОЗВОЛИТ ПРИ ЛЮБОМ СБОЕ В ТЕХНОЛОГИЧЕСКОМ ПРОЦЕССЕ ПРИНЯТЬ СВОЕВРЕМЕННОЕ РЕШЕНИЕ ДЛЯ ИСКЛЮЧЕНИЯ БРАКА.
ОПЦИОНАЛЬНОЕ РАСШИРЕНИЕ ПРОГРАМНОГО ОБЕСПЕЧЕНИЯ ПОЗВОЛИТ ЭКСПЛУАТИРОВАТЬ УСТАНОВКУ В РЕЖИМЕ ПРОМЫШЛЕННОГО ТОМОГРАФА. ЭТА ВОЗМОЖНОСТЬ УВЕЛИЧИВАЕТ СТОИМОСТЬ И БУДЕТ ВОСТРЕБОВАНА В СЛУЧАЕ НЕОБХОДИМОСТИ БОЛЕЕ ГЛУБОКОГО СТРУКТУРНОГО АНАЛИЗА. ДЛЯ СЕРИЙНОГО ПРОИЗВОДСТВА С БОЛЬШИМ ПОТОКОМ ИЗДЕЛИЙ БУДЕТ ДОСТАТОЧНО НЕСКОЛЬКО ХАРАКТЕРНЫХ "СРЕЗОВ" ИЗОБРАЖЕНИЯ ДЛЯ ПРИНЯТИЯ РЕШЕНИЯ О КАЧЕСТВЕ ПРОДУКТА.

РЕНТГЕНОСКОПИЧЕСКАЯ УСТАНОВКА САРМ 2.0

ЕСЛИ ИССЛЕДОВАНИЮ НЕОБХОДИМО ПОДВЕРГАТЬ БОЛЕЕ МАССИВНЫЕ И ГАБАРИТНЫЕ ПРОДУКТЫ ТО УСТАНОВКА САРМ 2.0 ЭТО ЛУЧШИЙ ВЫБОР ,
ТАМ ГДЕ МОЖНО ОГРАНИЧИТЬСЯ МЕНЬШИМ РАЗРЕШЕНИЕМ НО НЕОБХОДИМА БОЛЬШАЯ ПРОНИКАЮЩАЯ СПОСОБНОСТЬ И ВОЗМОЖНОСТЬ ВСТРАИВАНИЯ В ТЕХНОЛОГИЧЕСКИЙ ПРОЦЕСС ДЛЯ ИЗДЕЛИЙ С МАССОЙ ДО 20КГ. В ЭТОТ ДИАПАЗОН ПОПАДАЕТ БОЛЬШИНСТВО ИЗДЕЛИЙ АВТОМОБИЛЬНОЙ И АВИАЦИОННОЙ ПРОМЫШЛЕННОСТИ КАК УЗЛОВ И СБОРОЧНЫХ ЕДИНИЦ. К ЭТИМ КОМПОНЕНТАМ МОГУТ ОТНОСИТЬСЯ БЛОКИ УПРАВЛЕНИЯ ГИДРАВЛИКОЙ И ПНЕВМАТИКОЙ ИЗ ЦВЕТНЫХ МЕТАЛОВ , ЛОПАСТИ И ЭЛЕМЕНТЫ ТУРБИН , КОЛЕСНЫЕ ДИСКИ ВЫПОЛНЕНЫЕ С ПОМОЩЬЮ ТЕХНОЛОГИЙ ЛИТЬЯ ИЛИ КОВКИ И ДРУГИЕ ИЗДЕЛИЯ. ЗАГРУЗКА МОЖЕТ ОСУЩЕСТВЛЯТЬСЯ ДВУМЯ СПОСОБАМИ - МАНИПУЛЯТОРОМ ИЛИ ЗАХВАТОМ ИЗДЕЛИЯ С КОНВЕЙЕРА. ОПЦИЯ АВТОПОДАЧИ ЯВЛЯЕТСЯ ДОПОЛНИТЕЛЬНОЙ И МОЖЕТ БЫТЬ ПРИВЯЗАНА К КОНКРЕТНОМУ ВИДУ ИСПЫТЫВАЕМЫХ ОБРАЗЦОВ. В ЭТОМ СЛУЧАЕ С ЗАКАЗЧИКОМ СОГЛАСУЕТСЯ РАЗМЕРНАЯ БАЗА , СПОСОБ ЗАХВАТА И ТРАНСПОРТИРОВКИ ИЗДЕЛИЯ В РАБОЧУЮ ЗОНУ. ДОПОЛНИТЕЛЬНОЕ ПРОГРАМНОЕ ОБЕСПЕЧЕНИЕ ТАКЖЕ ПОЗВОЛЯЕТ РАСШИРИТЬ ВОЗМОЖНОСТИ РЕНТГЕНОГРАФИЧЕСКОЙ УСТАНОВКИ. КАК И В ПРЕДЫДУЩЕМ СЛУЧАЕ ЗАКАЗЧИК НА ЭТАПЕ СОГЛАСОВАНИЯ ОПЦИЙ ВЫБИРАЕТ НУЖНЫЙ В СООТВЕТСТВИИ С ПОТРЕБНОСТЯМИ.
ГАБАРИТЫ РАБОЧЕЙ ЗОНЫ СОСТАВЛЯЮТ ШИРИНА/ГЛУБИНА 700/700ММ ВЫСОТА 500ММ.
ПРИ НЕОБХОДИМОСТИ УСТАНОВКИ ТЕХНОЛОГИЧЕСКИХ КРЕПЛЕНИЙ РАЗМЕРНАЯ СЕТКА ДОПУСТИМЫХ ГАБАРИТОВ ИЗДЕЛИЯ МОЖЕТ БЫТЬ ДРУГОЙ.

ОБЕ УСТАНОВКИ ИМЕЮТ ЗАЩИЩЕНУЮ КОНСТРУКЦИЮ И ОБЕСПЕЧИВАЮТ ЛУЧШИЙ УРОВЕНЬ ЗАЩИТЫ ПЕРСОНАЛА В СООТВЕТСТВИИ С МЕЖДУНАРОДНЫМИ И ВНУТРЕННИМИ СТАНДАРТАМИ ОТ ПРОНИКАЮЩЕГО РЕНТГЕНОВСКОГО ИЗЛУЧЕНИЯ И НЕ ТРЕБУЮТ ОСОБЫХ УСЛОВИЙ ЭКСПЛУАТАЦИИ. ПРИМЕНЕНИЕ СПЕЦИАЛЬНЫХ ТЕХНОЛОГИЙ И МАТЕРИАЛОВ ПРИ ИЗГОТОВЛЕНИИ ПОЗВОЛЯЮТ НЕ БЕСПОКОИТЬСЯ О ЭЛЕКТРОСТАТИЧЕСКОЙ ЗАЩИТЕ ПРОВЕРЯЕМЫХ ЭЛЕКТРОННЫХ УЗЛОВ И МОДУЛЕЙ. ВО ВРЕМЯ РАБОТЫ ДОПОЛНИТЕЛЬНУЮ БЕЗОПАНОСТЬ ОБЕСПЕЧИВАЕТ МНОГОУРОВНЕВАЯ ЗАЩИТА С БЛОКИРОВКАМИ И ПАССИВНЫМИ УЗЛАМИ ПРЕКРАЩЕНИЯ РАБОТЫ В СЛУЧАЕ ВОЗНИКНОВЕНИЯ ОПАСНОЙ ЛОГИКИ.
